High-precision Silicon Nitride Ceramic Stepped Shaft - Advanced Transmission Solution ontworpen voor veeleisende toepassingen

Hoogprecisie-siliconnitried-keramische stappenas - geavanceerde transmissieoplossing ontworpen voor veeleisende toepassingen

Productoverzicht

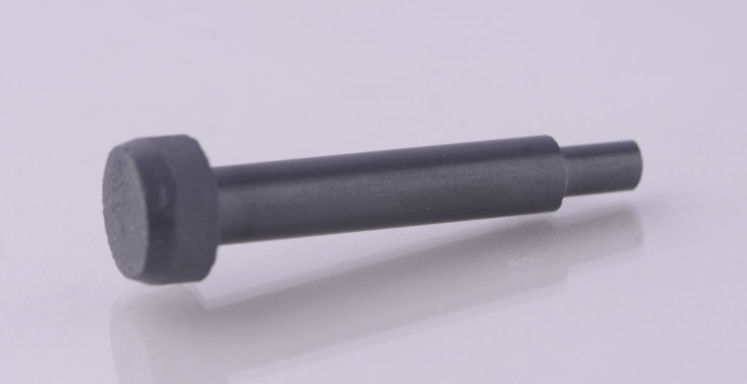

Deze trappenas, vervaardigd van hoogzuiver siliciumnitride-keramisch materiaal, is een hoogtepunt in de moderne industriële keramische technologie.Het product heeft een diepe zwarte kleur met een speciaal verwerkt oppervlak dat een fijneHet innovatieve stapsgewijze schachtontwerp integreert nauwkeurig een drukdragend hoofd met een grote diameter.een transmissiecarrosserie met dezelfde diameter,, en een nauwkeurige kleine diameter eind, het creëren van een perfecte mechanische verificatie en functionele distributiesysteem.Elke diameter overgang zone bevat geoptimaliseerde boog ontwerpen die effectief elimineren stress concentratie, waardoor de betrouwbaarheid onder extreme bedrijfsomstandigheden wordt gewaarborgd.

Kernkenmerken en voordelen

• Uitzonderlijke mechanische prestaties: Buigsterkte ≥ 750 MPa, druksterkte ≥ 2500 MPa, bestand tegen extreme dynamische belastingen

• Superieure slijtvastheid: Vickershardheid HV≥1700, wrijvingscoëfficiënt onder 0.1, de levensduur van het product is meer dan 10 maal die van hoogwaardig lagerstaal

• Uitstekende thermische stabiliteit: werktemperatuurbereik van -196°C tot 1300°C, thermische uitbreidingscoëfficiënt tot 3,1×10−6/K

• Volmaakte dimensionale stabiliteit: Dimensiewijzigingspercentage minder dan 0,02% bij ernstige temperatuurschommelingen

• Geoptimaliseerd structuurontwerp: Strikt gecontroleerde toleranties voor de diameter binnen ±0,003 mm, afwijking van de ronde vorm ≤0,001 mm

Typische toepassingen

• Hoogwaardige machine-gereedschappen: snelle motorische spindeltransmissieassen, precisiecoördinaten slijpmachine positioneringsassen

• Apparatuur voor de vervaardiging van halfgeleiders: Vacuüm-robotarmtransmissieassen, wafer aligner precisiesachterkernen

• Aerospace-sector: Sensorschachten van vliegtuigmotoren, transmissieassen voor het stuurmechanisme van ruimteschepen

• Nieuwe energieapparatuur: rotorachten van brandstofcelcompressoren, snelheidsmetingsachten van windenergieapparatuur

Technische specificaties

Vervaardigingsproces

Ultra-high purity powder selection → Nanoscale dispersion treatment → Precision isostatic pressing → Atmosphere-protected high-temperature sintering → Multi-station CNC precision grinding → Ultra-precision polishing → Laser geometric measurement → Ultrasonic flaw detection → Clean room packaging → Vacuum shock-proof packaging

Gebruiksrichtlijnen

1. Gebruik gespecialiseerde hydraulische installatietools om een gelijkmatige axiale krachtverdeling te garanderen

2. Aanbevolen interferentie van 0,002-0,006 mm bij koppeling met lagers

3. De snelheid van de temperatuurverandering in het bedrijf moet worden gereguleerd binnen ≤ 150°C/min.

4. Aanbevolen controle van de toestand van het bladoppervlak om de 500 werkuren

5. Gebruik gespecialiseerde keramische reinigingsmiddelen, schraap niet met metalen gereedschappen

Dienstverlening en ondersteuning

• Verlengde kwaliteitsgarantieperiode van 24 maanden

• Volledige levenscyclusbestanden van het product

• Een professioneel technisch team dat installatiegeleiding verleent

• Mechanisme voor twee uur noodoplossing

• Regelmatige analyserapporten van de toestand van de uitrusting

Veelgestelde vragen

V: Wat is de dynamische balansprestatie bij hoge snelheidsrotatie?
A: Door nauwkeurige correctie van de dynamische balans is de restongewogenheid minder dan 0,5 g·mm/kg, waardoor een soepele werking bij 20.000 t/min wordt gewaarborgd

V: Ondersteunt u de aanpassing van speciale maten en nauwkeurigheidsniveaus?
A: Volledige aanpassing beschikbaar, maximale verwerkingslengte 500 mm, diameterbereik 3-80 mm, hoogste precisie tot IT4-klasse

V: Hoe is de duurzaamheid in sterk corrosieve omgevingen?
A: Jaarlijkse corrosie diepte minder dan 0,01 mm in pH 1-13 corrosieve media, sterktebehoud ≥95%
